Gräv- och installationsanvisning

Så här går det till att installera Bjärkefiber i en villa. Se filmen som visar hur det går till att installera fiber i en fastighet där anslutning till Bjärkefiber finns vid tomtgränsen.

Läs också vår checklista som sammanfattar anslutningsprocessen. Klicka på bilden för att läsa som pdf.

Grävanvisningar på egen tomt

Innan du gräver…

Var noga med att kontrollera så att du inte borrar i ledningar i vägg.
Optimera gärna placeringen av fiberkonvertern även med tanke på tjänster som telefoni och TV, och hur du på ett bra sätt kan sprida ditt interna nät i huset. Detta bör du göra innan du gräver.
Begär kabelutsättning från oss samt Telia, för att undvika att gräva av el- eller telekabel. Detta gör du bäst via www.ledningskollen.se.

Vem gör vad?

Bjärke Energi står för:

  • Markeringsband och optoslang som kunden hämtar på Bjärke Energis kontor i Sollebrunn.
  • Kabelskydd och anslutningsdosa.
  • Montering av anslutningsdosa och inblåsning av fiber.

Du står för:

  • Grävning från din fastighet till vår anslutningspunkt. Nedläggning av optoslang och markeringsband på din tomt.
  • Återfyllning av kabelgrav.
  • Borrning av hål genom yttervägg. Beroende på vilken storlek på slang du har till ditt hus behöver borrhålet vara:
    • Slang Ø 16 mm; borrhål 18 mm
    • Slang Ø 7 mm; borrhål 8 mm
  • Borra i en 45° lutning för att minimera skarpa böjar på optoslangen. Observera att ni som kund ansvarar för indragning av slang i ditt borrhål.                                                                      Borrhål fiberslang 2
  • Tätning av borrhål genom vägg.
  • Långa borr finns att låna på Bjärke Energis kontor i Sollebrunn.
  • Placering av anslutningsdosa. Var, på markplan, vill du att vi monterar den?

Grävning och återfyllning

  • Bjärke Energi anvisar överlämningspunkt med hjälp av karta eller stakkäpp.
  • Kabelgraven ska vara ca. 0,5 meter djup och ca. 0,3 meter bred. Tänk på att optoslangen inte går att böja allt för snävt, t.ex. om du gräver runt ett hörn.
  • Tillsammans med slangen förlägger kunden ett markeringsband i kabelgraven för möjlighet till framtida kabelutsättningar. Lägg dessutom lite fylle mellan slangen och märkbandet enligt bilden nedan.
  • Innan du fyller igen kabelgraven, tänk på att göra detta så skonsamt som möjligt. Avlägsna t.ex. stora stenar och andra tunga och vassa föremål som kan skada optoslangen.

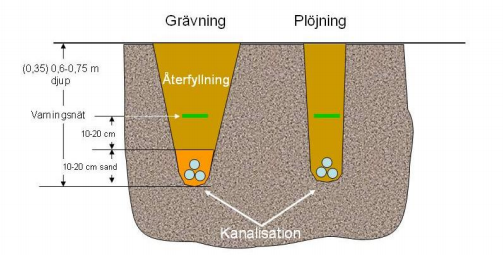

Grävning i genomskärning

Placering av anslutningsdosa

  • Vid anslutningen monteras en fiberkonverter.
  • Fiberkonvertern behöver ett eluttag 220/240V närmare än 1,5 meter för att fungera och det behöver inte vara jordat.
  • Anslutningsdosan måste placeras i ett torrt utrymme. Storleken på dosan är ca 20×20 cm. Dosan placeras på den yttervägg där fiberkabeln kommer igenom.
  • Tänk på att följa de mått som anges. Detta underlättar installationen och för snäva anslutningar kan försämra överföringskapaciteten.
  • Fiberkonverter är den enhet där du kopplar in din dator/router i för att kunna komma ut på Internet.
  • Notera att fiberkonvertern INTE är en brandvägg/router, detta bör ni införskaffa själva. De välsorterade datorbutikerna kan hjälpa er med vad ni bör köpa.

Teknisk information om fiberkonverteraren hittar du här: Raycore_Lampor RC-CP5 CP9
